AD7656 250 KSPS、6通道、同步采样双极性16位ADC

更新:2024/2/1 16:22:22      点击:
  • 产品品牌   ADI
  • 产品型号   AD7656
  • 产品描述   AD7656/AD7657/AD7658均内置六个16/14/12位、快速、低功耗逐次逼近型ADC,并集成到一个封装中,采用iCMOS™工艺(工业级CMOS)设计...

PDF下载 询价 申请样品

产品介绍

AD7656

250 KSPS、6通道、同步采样双极性16位ADC

Ø  6个独立ADC

Ø  真双极性模拟输入

Ø  引脚/软件可选范围: ±10 V、±5 V

Ø  高吞吐速率: 250 kSPS

Ø  iCMOS 工艺技术

Ø  低功耗
140 mW(250 kSPS,5 V电源)

Ø  宽输入带宽:86.5 dB SNR(50 kHz输入频率)

Ø  片内基准电压源及缓冲器

Ø  并行、串行和菊花链接口模式

Ø  高速串行接口:SPI®/QSPI™/MICROWIRE™/DSP兼容

Ø  待机模式: 100 μW(最大值)

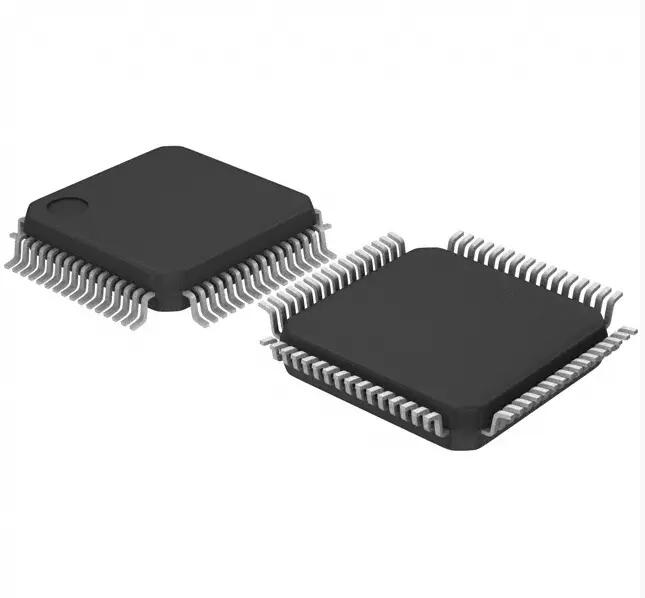

Ø  64引脚LQFP

AD7656/AD7657/AD7658均内置六个16/14/12位、快速、低功耗逐次逼近型ADC,并集成到一个封装中,采用iCMOS™工艺(工业级CMOS)设计。iCMOS是一种将高压硅与亚微米CMOS及互补双极性技术相结合的工艺。 通过这种工艺,可开发在33V高压下工作的高性能模拟IC,其体积性能比是以往的高压器件所无法实现的。 与采用传统CMOS工艺的模拟IC不同,iCMOS元件不但可以输入双极性信号,同时还能提升性能,大幅降低功耗并减小封装尺寸。

三款器件的吞吐速率高达250 kSPS, 并且内置低噪声、宽带宽采样保持放大器,可处理高达12 MHz的输入频率。

转换过程与数据采集利用CONVST信号和内部振荡器进行控制。 三个CONVST引脚允许三对ADC独立地进行同步采样。 AD7656/AD7657/AD7658均具有一个高速并行接口和一个高速串行接口,为器件与微处理器或DSP的接口连接创造了条件。 在串行接口模式下,这些器件都允许多个ADC以菊花链形式连接至单个串行接口。 三款器件均可在±4 × VREF和±2 × VREF范围内支持真双极性输入信号。 此外还内置一个2.5 V片内基准电压源。

产品特色

Ø  片上集成6个16/14/12-bit 250 kSPS ADC。

Ø  6个真双极性、高阻抗模拟输入。

Ø  并行和高速串行接口。

应用

Ø  电源线路监控系统

Ø  仪表和控制系统

Ø  多轴定位系统
